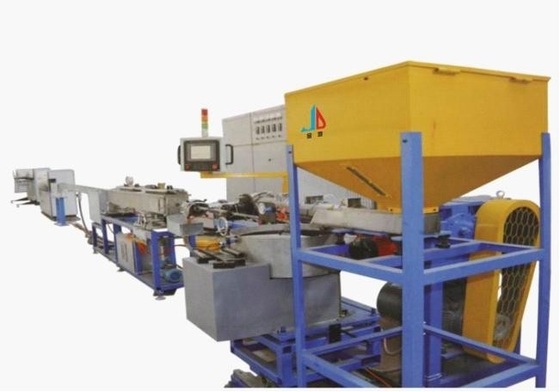

Type cylindrique marqueté chaîne de production de tuyau d'irrigation par égouttement

Application :
La machine est utilisée pour produire le type cylindrique marqueté tuyau d'irrigation par égouttement. Le tuyau est très utilisé dans des domaines d'irrigation d'eau-économie, tels que la serre chaude, la plantation de terres cultivables et les articles verts, etc….

Paramètres techniques principaux

Composant de chaîne de production

1. Extrudeuse monovis

l modèle : JDSJ-65

l rapport de L/D : 30:1

l matériel de la vis et du baril : 38GrMALA

l diamètre de la vis : 65mm

l vitesse de rotation de vis : 30-140rpm

l puissance de moteur : 22KW

l puissance de chauffage de baril : 6KW

l manière de chauffage de baril : appareil de chauffage de fonte d'aluminium

l traitement extérieur : nitruration d'ion, polie

l maximum 120kg/h capacit de expulsion

l méthode de contrôle de moteur principal : convertisseur de fréquence

l méthode de contrôle de température : PID

l tête de machine : tête à angle droit de machine

l conduisant la manière : ralentisseur dur de dent-visage

2. Alimentation, criblage et assortissant de dispositif d'écoulement le système

l méthode de dépistage : principe centrifuge,

l vitesse de criblage : 500pcs/min

l diamètre de disque rotatif : Φ800mm

l matériel de disque rotatif : allié en aluminium de haute résistance

l moteur d'entraînement : convertisseur de fréquence

l puissance de moteur d'entraînement : 0.75kw

3. Dispositif d'écoulement transférant et s'insérant

l manière de transfert : pneumatique

l insérant la manière : le mouvement de tringle de commande, distance d'égouttement peut être s'ajustent

4. Réservoir de calibrage de vide

l bosse de vide : 1.45KW X 1 (technique de Siemens)

l bosse de l'eau : 0.5KW*2 0.2KW*1

l matériel de réservoir : modèle de haute résistance d'acier inoxydable : 304

l longueur de réservoir : attribution standard, réglable

5. Réservoir de refroidissement par l'eau

l matériel : modèle de haute résistance d'acier inoxydable : 304

l longueur : 8m (4m*2)

l taille centrale : 1000 millimètres

6. Machine de traction

l manière de traction : chenille, traction de flottement

l tracteur de Lengthof : 500mm

l vitesse de traction : 70m/min

l moteur d'entraînement : convertisseur de fréquence

l puissance de moteur : 2.2KW

l tension locale : 0.2-0.6Mpa

7. Poinçonneuse

l méthode de poinçon : mécanique

l miette déchargeant l'absorption de miette de vide de manière

l puissance d'entraînement de la pompe à vide : 1.45KW

l vitesse de pompage : 70pcs/min

l puissance de moteur : servo du delta 400W

éolienne de 8、

l méthode d'enroulement : enroulement automatique à deux positions

l longueur de roulement : ≤2000m

l moteur d'enroulement : servo

l puissance d'entraînement : 3kw

9. Coffret de l'électricité

l méthode de contrôle de température : Module de commande de temp de delta, contrôle de PLC

l marque de matériel électrique de basse tension : Schineider

l PLC, marque d'écran tactile : Delta

l convertisseur de fréquence, marque servo : Delta
